MPS001 SOP8 12 BIT ADC转PWM芯片规格说明书V1

MPS001 SOP8 12 BIT ADC转PWM芯片规格说明书V1.PDF
压缩包下载链接[【附件】MPS001 SOP8 12 BIT ADC转PWM芯片规格说明书V1.zip](/media/attachment/2025/09/MPS001_SOP8_12_BIT_ADC%E8%BD%ACPWM%E8%8A%AF%E7%89%87%E8%A7%84%E6%A0%BC%E8%AF%B4%E6%98%8E%E4%B9%A6V1.zip)

郑州飞犀科技有限公司
**12BIT ADC转PWM控制器专用IC**规格说明书

**型号：MPS001**

**封装：SOP\-8**

# 免责申明和版权公告

本文中的信息，包括供参考的URL 地址，如有变更，恕不另行通知。文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。**飞犀龙、FEIXI 均为本公司注册商标。**本文档在此未以禁止反言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。

由于产品版本升级或其他原因，本手册内容有可能变更。郑州飞犀科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。本手册仅作为使用指导，郑州飞犀科技有限公司 尽全力在本手册中提供准确的信息，但是郑州飞犀科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。

此说明仅用于学习和了解本公司的IC资讯，如贵司需要采用我公司的芯片设计产品，请联系我司业

务相关人员索取最新的规格书和指导说明文件，感谢合作！

**发布历史**

**注 意**

**首次发布**

**2024年11月8日**

**魏松涛**

**V1\.0**

**发布说明**

**编制**

**版本**

**日期**

**目 录**

规格说明书 1

12BIT ADC转PWM控制器专用IC 1

免责申明和版权公告 2

1\. 概述 5

2\. 特性 5

3\. 管脚描述及说明 5

4\. ADC输入与频率设置、PWM占空比分辨率对应表 6

5\. 典型应用电路 7

6\. 电气特性 9

6\.1 电气特性极限参数 9

6\.2 直流特性（如无特殊说明，所有电压以 GND为参考﹐VDD\=3\.0V，环境温度为 25℃） 9

6\.3 ADC电气特性 (VDD\=5V, VSS\=0V, TA\=25°C 除其他指定说明外) 10

7\. 特性曲线图 10

7\.1 高速 RC 振荡频率(I\_HRC)及低速 RC 振荡频率(I\_LRC)与电源电压(VDD)曲线图 10

7\.2 高速 RC 振荡频率(I\_HRC)及低速 RC 振荡频率(I\_LRC)与电源电压(VDD)曲线图 11

7\.3 低速 RC 振荡频率(I\_LRC)与温度曲线图 11

7\.4 内部上拉电阻与电源电压(VDD)曲线图 12

7\.5 VIH/VIL 与电源电压(VDD)曲线图 12

8\. 封装信息：SOP8 150mil 14

9\. 订购信息 14

MPS001 15

# 概述

MPS001采用CMOS制程，具有3位可设置IO实现多种频率PWM输出。可配置1Khz、2Khz、3Khz、5Khz、10Khz、20Khz、40Khz、50Khz进行特定频率输出配置，ADC输入管脚可以进行12BIT的ADC检测，实现不同PWM占空比输出。

# 特性

* 工作电压范围：

2\.0V \~ 5\.5V @系统时钟 ≦8MHz。

2\.2V \~ 5\.5V @系统时钟 \>8MHz。

* 宽广的工作温度：\-40°C \~ 85°C。
* 工业级存储温度：\-40°C \~ \+125°C

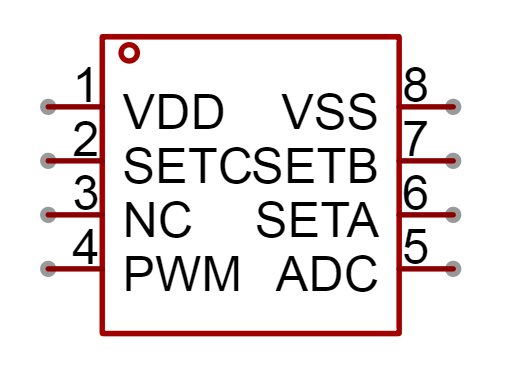

# 管脚描述及说明

![](/media/202509//1757130282.3065655.png)

MPS001\-SOP8

| **管脚** | **名称** | **I/O** | **描述** |
| --- | --- | --- | --- |
| 1 | VDD | POWER | 电源正极 |
| 2 | SETC | I/O | 频率设置功能，8421码CBA的IO输入C位;内部默认上拉 |
| 3 | NC | NC | 预留管脚，默认悬空 |
| 4 | PWM | I/O | PWM输出管脚，推挽输出 |
| 5 | ADC | I/O | ADC输入管脚，4脚对应输出PWM频率和占空比的波形 |
| 6 | SETA | I/O | 频率设置功能，8421码CBA的IO输入A位;内部默认上拉 |
| 7 | SETB | I/O | 频率设置功能，8421码CBA的IO输入B位;内部默认上拉 |
| 8 | VSS | POWER | 电源负极 |

# ADC输入与频率设置、PWM占空比分辨率对应表

| **ADC****（管脚5）****参考数值，以实测为准** | **SETC****（管脚2）** | **SETB****（管脚7）** | **SETA****（管脚6）** | **输出频率****（管脚4）参考数值，以实测为准** | **占空比分辨率****（最小变化量）** |
| --- | --- | --- | --- | --- | --- |
| VDD\*（255/4096）\~VDD\*\[（4096\-255）/4096】VDD\=5V时，0\.311\~4\.688V;VDD\=3\.3V时，0\.205\~3\.094V; | 0 | 0 | 0 | 1Khz （±1%） | 1/625\=0\.0016\=0\.16% |
| VDD\*（255/4096）\~VDD\*\[（4096\-255）/4096】VDD\=5V时，0\.311\~4\.688V;VDD\=3\.3V时，0\.205\~3\.094V; | 0 | 0 | 1 | 2Khz （±1%） | 1/625\=0\.0016\=0\.16% |
| VDD\*（255/4096）\~VDD\*\[（4096\-255）/4096】VDD\=5V时，0\.311\~4\.688V;VDD\=3\.3V时，0\.205\~3\.094V; | 0 | 1 | 0 | 3Khz （±1%） | 1/833\=0\.0012\=0\.12% |
| VDD\*（255/4096）\~VDD\*\[（4096\-255）/4096】VDD\=5V时，0\.311\~4\.688V;VDD\=3\.3V时，0\.205\~3\.094V; | 0 | 1 | 1 | 5Khz （±1%） | 1/1000\=0\.001\=0\.1% |
| VDD\*（255/4096）\~VDD\*\[（4096\-255）/4096】VDD\=5V时，0\.311\~4\.688V;VDD\=3\.3V时，0\.205\~3\.094V; | 1 | 0 | 0 | 10Khz （±1%） | 1/500\=0\.002\=0\.2% |
| VDD\*（255/4096）\~VDD\*\[（4096\-255）/4096】VDD\=5V时，0\.311\~4\.688V;VDD\=3\.3V时，0\.205\~3\.094V; | 1 | 0 | 1 | 20Khz （±1%） | 1/250\=0\.004\=0\.4% |
| VDD\*（255/4096）\~VDD\*\[（4096\-255）/4096】VDD\=5V时，0\.311\~4\.688V;VDD\=3\.3V时，0\.205\~3\.094V; | 1 | 1 | 0 | 40Khz （±1%） | 1/125\=0\.008\=0\.8% |
| VDD\*（255/4096）\~VDD\*\[（4096\-255）/4096】VDD\=5V时，0\.311\~4\.688V;VDD\=3\.3V时，0\.205\~3\.094V; | 1 | 1 | 1 | 50Khz （±2%） | 1/100\=0\.01\=1% |
| 小于VDD\*（255/4096）VDD\=5V时，0\.311V;VDD\=3\.3V时，0\.205V; | X | X | X | 低电平（GND） | X |
| 大于VDD\*\[（4096\-255）/4096】VDD\=5V时，4\.688V;VDD\=3\.3V时，3\.094V; | X | X | X | 高电平（VDD） | X |

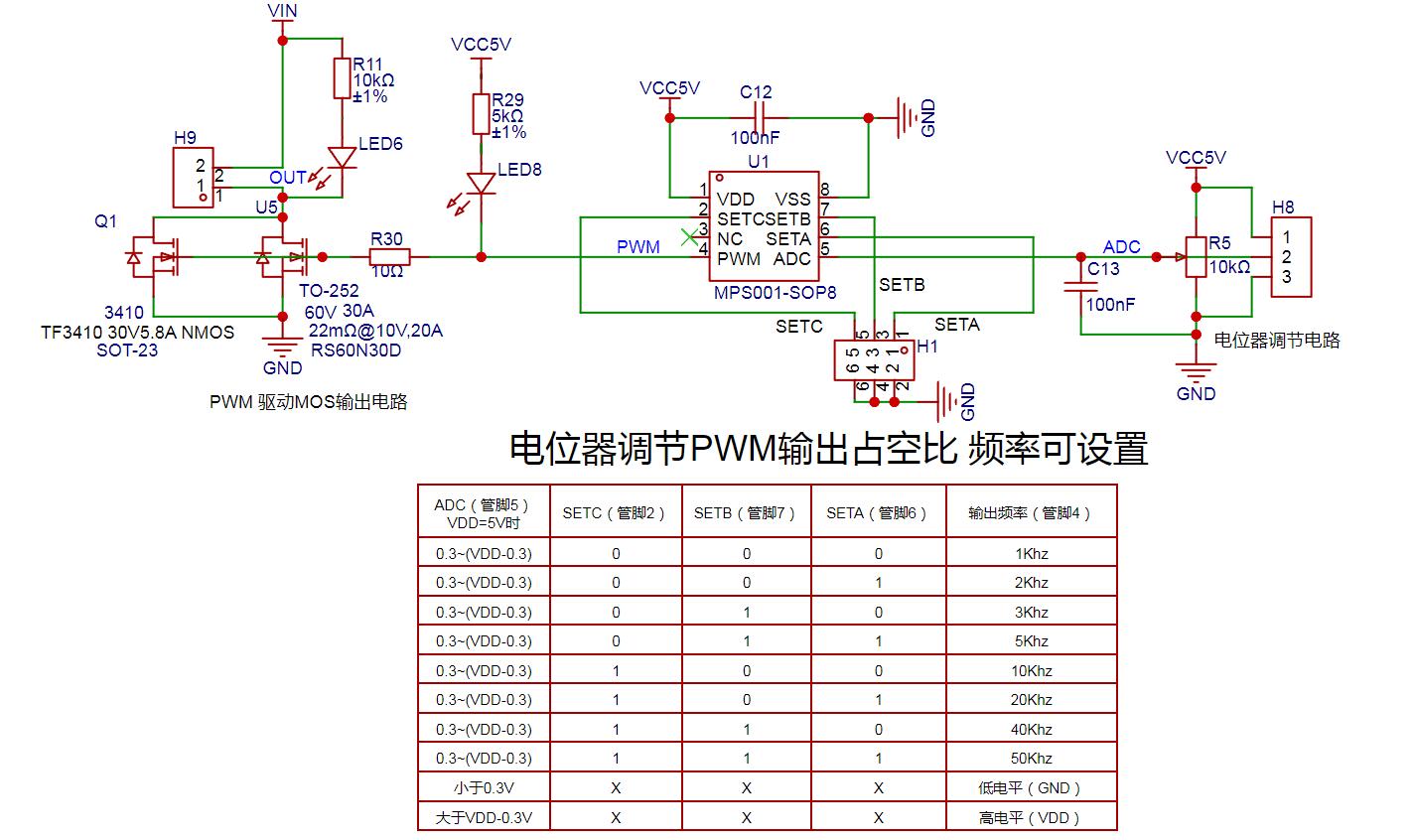

# 典型应用电路

![MPS001典型电路](/media/202509//1757130282.3309436.jpeg)

# 电气特性

## 电气特性极限参数

| **参数** | **标号** | **条件** | **范围** | **单位** |
| --- | --- | --- | --- | --- |
| **工作电压** | VDD | \- | \-0\.5 \~ \+6\.0 | V |
| **输入/输出电压** | VI / VO | 所有 I/O | Vss\-0\.3 \~ VDD\+0\.3 | V |
| **工作温度** | TA | \- | \-40\~ \+ 85 | ℃ |
| **储藏温度** | TSTG | \- | \-40\~ \+ 125 | ℃ |

## 直流特性（如无特殊说明，所有电压以 GND为参考﹐VDD\=3\.0V，环境温度为 25℃）

| **参数** | **标号** | **条件** | **最小值** | **典型值** | **最大值** | **单位** |
| --- | --- | --- | --- | --- | --- | --- |
| **工作电压** | **VDD** | 启用内部稳压电路 | 1\.6 |  | 5\.5 | V |
| **静态工作电流** | **IDD** | 待机模式 |  | 0\.5 |  | mA |
| **输入引脚** | **VIL** | 输入低电压范围 | 0 |  | 0\.3 | VDD |
| **VIH** | 输入高电压范围 | 0\.5 |  | 0\.8 | VDD |
| **输出引脚** |  | VDD\=5V, VOH\=4\.0V(拉电流） |  | 18 |  | mA |
| **IoH** | VDD\=3V, VOH\=2\.0V(拉电流） |  | 10 |  | mA |
|  | **IoL** | VDD\=5V, VOL\=1\.0V(灌电流） |  | 26 |  | mA |
|  |  | VDD\=3V, VOL\=1\.0V(灌电流） |  | 16 |  | mA |

## ADC电气特性 (VDD\=5V, VSS\=0V, TA\=25°C 除其他指定说明外)

| **参数** | **标号** | **条件** | **最小值** | **典型值** | **最大值** | **单位** |
| --- | --- | --- | --- | --- | --- | --- |
| **模拟参考电压范围** | VREFH | 外部参考电压 | 2 |  | VDD | V |
| **ADC电流消耗** | IOP(ADC) |  |  | 0\.5 |  | mA |
| **ADC时钟频率** | ADCLK |  | 32K |  | 1M | Hz |
| **ADC转换时间周期** | ADCYCLE | SHCLK\=2ADC CLOCK | 16 |  |  | 1/ADCLK |
| **ADC转换率** | ADC sample | VDD\=5V |  |  | 125 | K/sec |
| **非线性微分误差** | DNL |  | ±1 |  |  | LSB |
| **非线性积分误差** | INL | VDD\=5V，AVREFH\=5V，FADSMP\=62\.5K | ±2 |  |  | LSB |
| **无缺码分辨率** | NMC |  | 10 | 11 | 12 | Bits |

# 7\.特性曲线图

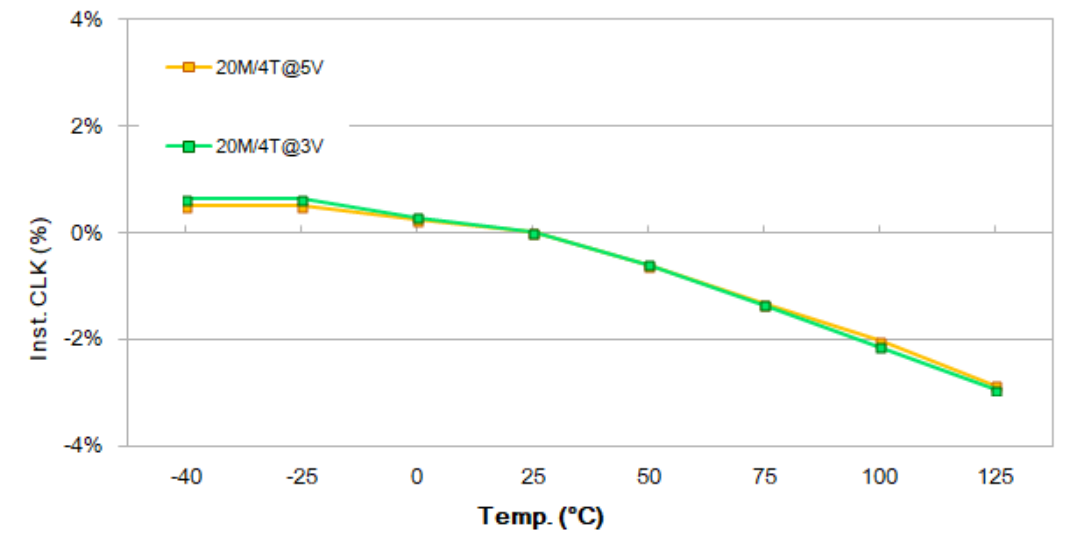

## 高速 RC 振荡频率(I\_HRC)及低速 RC 振荡频率(I\_LRC)与电源电压(VDD)曲线图

![](/media/202509//1757130282.3559687.png)

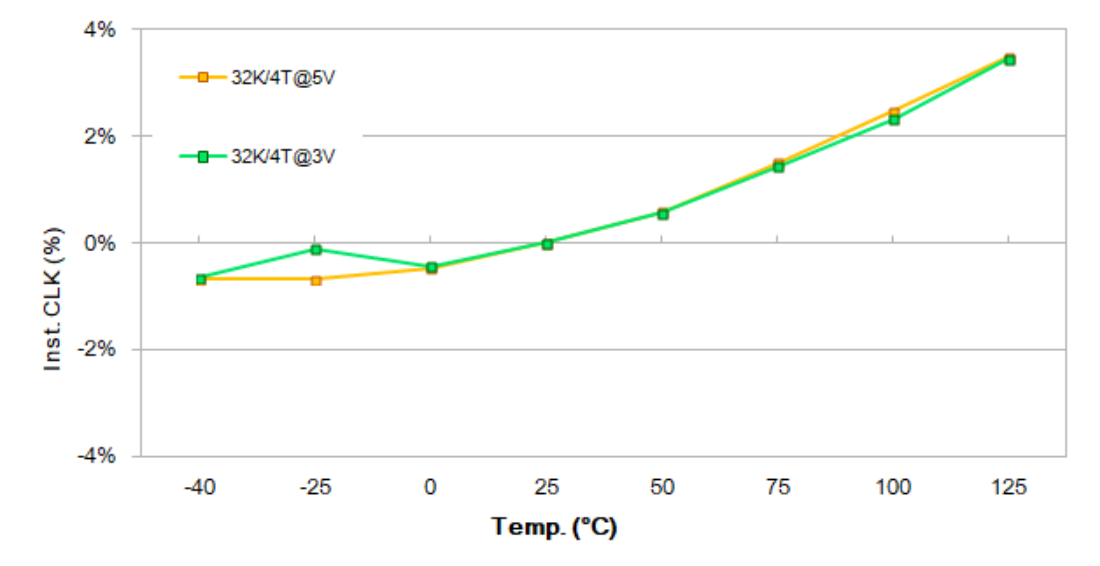

## 低速 RC 振荡频率(I\_LRC)与温度曲线图

![](/media/202509//1757130282.3622894.png)

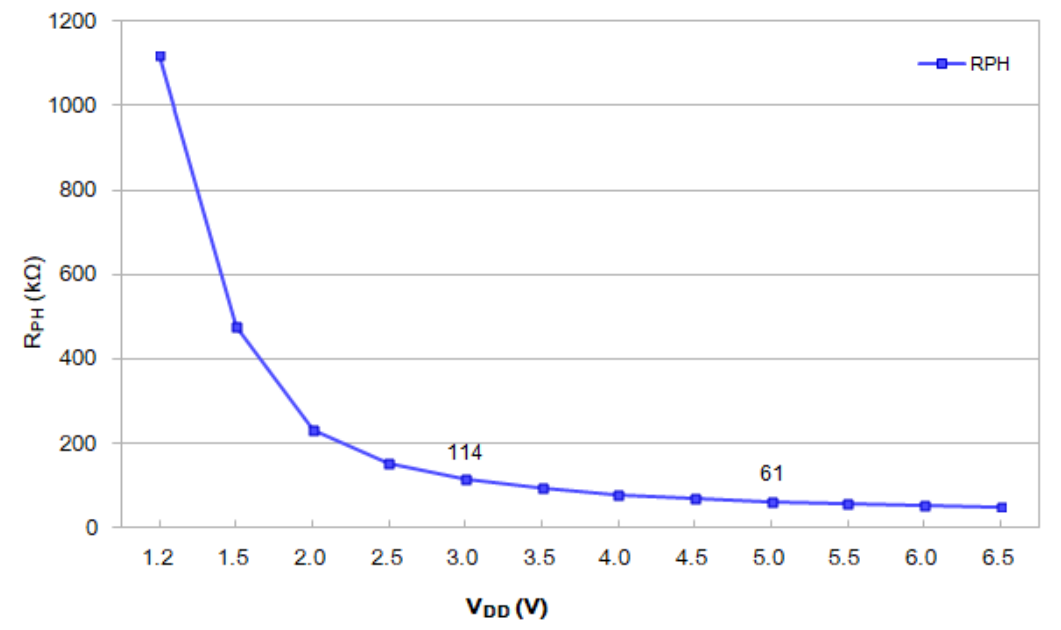

## 内部上拉电阻与电源电压(VDD)曲线图

![](/media/202509//1757130282.368308.png)

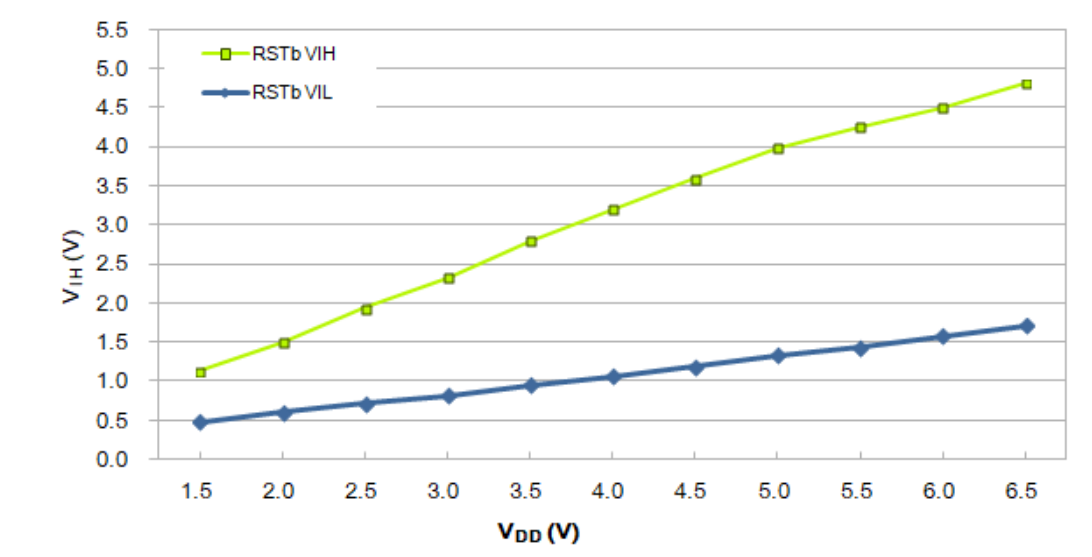

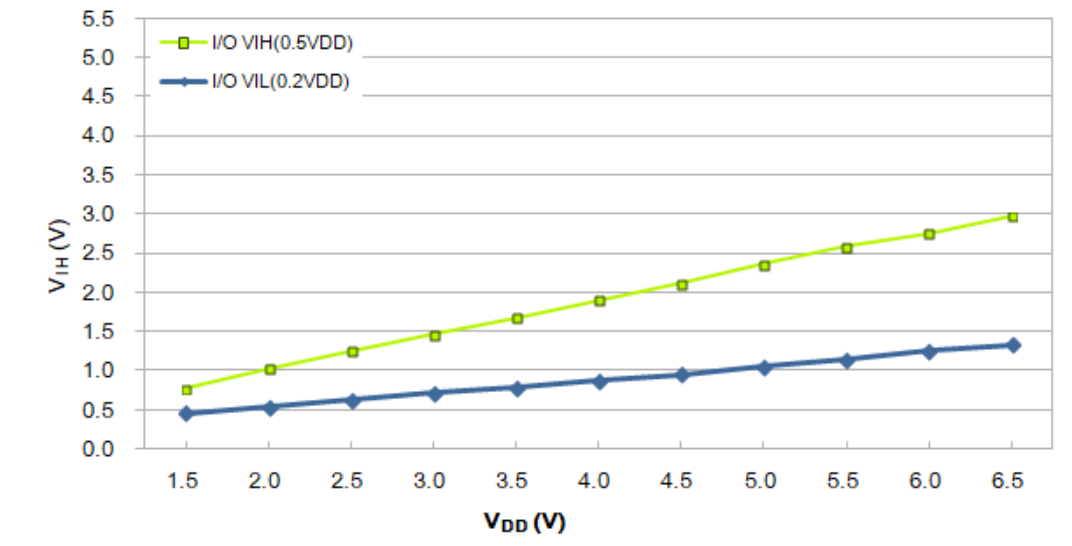

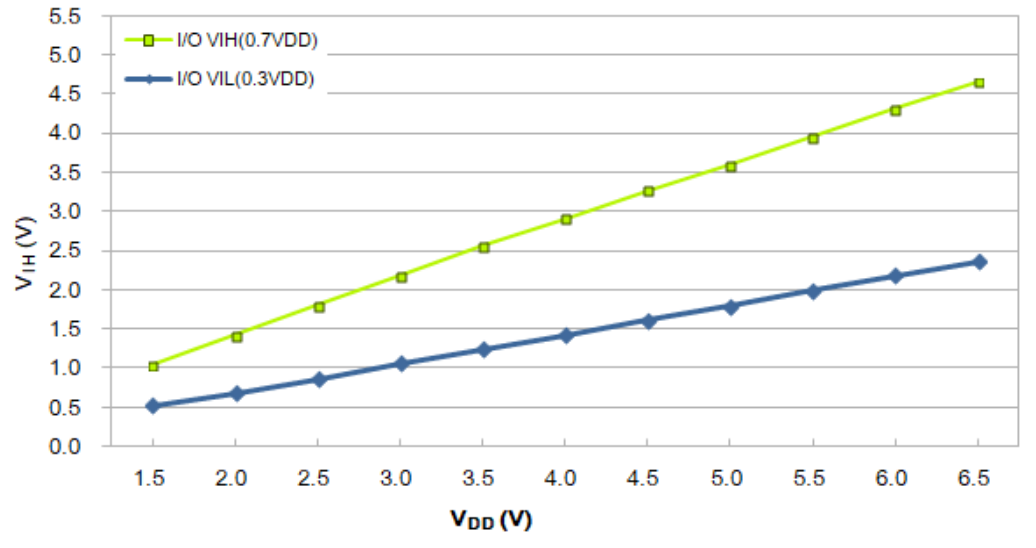

## VIH/VIL 与电源电压(VDD)曲线图

![](/media/202509//1757130282.3743062.png)![](/media/202509//1757130282.380435.png)![](/media/202509//1757130282.386656.png)

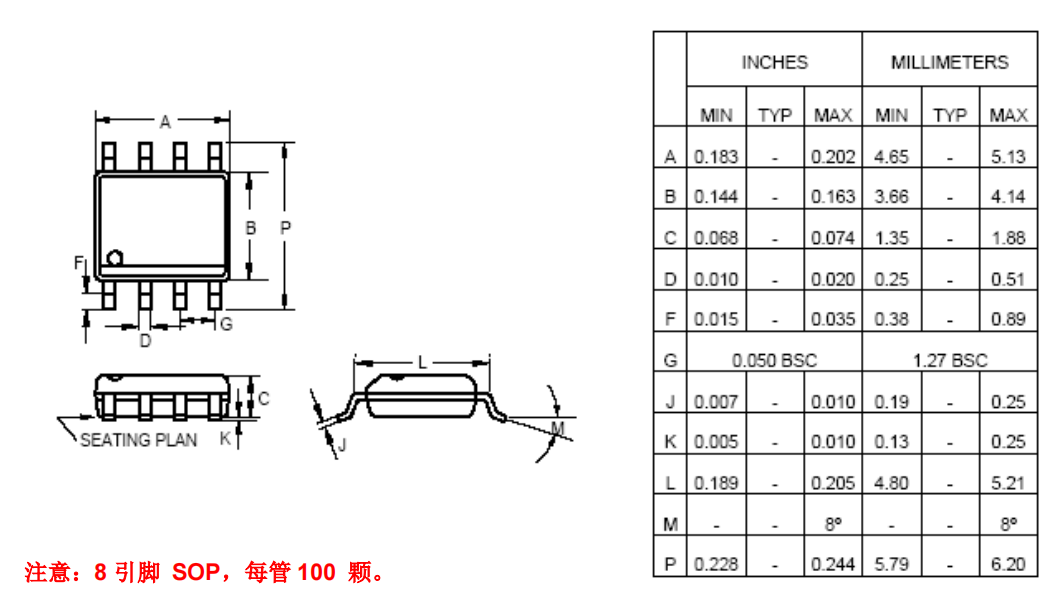

# 封装信息：SOP8 150mil

![](/media/202509//1757130282.3925438.png)

# 订购信息

| **产品名称** | **封装类型** | **引脚数** | **封装尺寸** | **封装方式** |
| --- | --- | --- | --- | --- |
| MPS001 | SOP8 | 8 | 150mil | 卷带：每卷 2\.5K。管装：每管 100 颗。 |
